TeBES OMNI-DRIVE
Kanal:

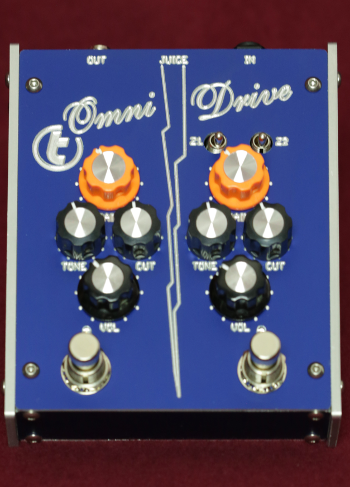

Der Omni-Drive besitzt zwei unabhängige Kanäle. Kanal 1 unterscheidet sich nur darin, dass der Zerrmodus fixiert ist und daher die zwei Schalter Z1 und Z2 nicht ausgeführt sind.
Bedienelemente:
Gain: regelt den Eingangsgain, hier besteht die Möglichkeit die Operationsverstärkerstufe in die Verzerrung zu bringen.
Tone, Cut: Einstellung der Höhenanteile
Vol: Lautstärke des Kanals, durch Übersteuerung der FET Ausgangsstufe erhält man harmonische Verzerrungen ähnlich wie bei einer Röhre.
Z1: Diodenverzerrung in der Gegenkopplung eines Operationsverstärkers.
Z2: Diodenverzerrung durch Limitierung des Signales in Richtung Rechteck und damit starke K3 Obertöne (aggressiv)
Fusschalter: Ein/Aus des jeweiligen Kanals, ist der Kanal ein leuchtet die zugehörige LED. Sind beide Kanäle eingeschalten werden die Signale summiert.
Der Omni-Drive besitzt zwei unabhängige Kanäle. Kanal 1 unterscheidet sich nur darin, dass der Zerrmodus fixiert ist und daher die zwei Schalter Z1 und Z2 nicht ausgeführt sind.
Bedienelemente:
Gain: regelt den Eingangsgain, hier besteht die Möglichkeit die Operationsverstärkerstufe in die Verzerrung zu bringen.
Tone, Cut: Einstellung der Höhenanteile
Vol: Lautstärke des Kanals, durch Übersteuerung der FET Ausgangsstufe erhält man harmonische Verzerrungen ähnlich wie bei einer Röhre.
Z1: Diodenverzerrung in der Gegenkopplung eines Operationsverstärkers.
Z2: Diodenverzerrung durch Limitierung des Signales in Richtung Rechteck und damit starke K3 Obertöne (aggressiv)
Fusschalter: Ein/Aus des jeweiligen Kanals, ist der Kanal ein leuchtet die zugehörige LED. Sind beide Kanäle eingeschalten werden die Signale summiert.

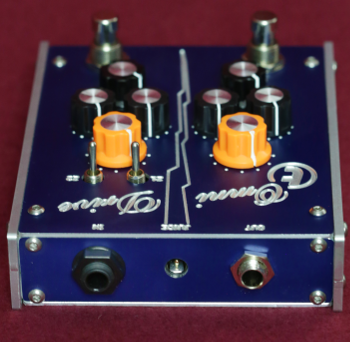

Buchsen:
IN: Eingang als 6,3 mm Klinkenbuchse ausgeführt
OUT: Ausgang als 6,3mm Klinkenbuchse ausgeführt. Erst durch einstecken der Ausgangsklinke wird der Omni-Drive eingeschalten. Die Ausgangsbuchse liefert auch den Ground.
JUICE: Stromversorgung, 2,5mm DC Buchse, V+ außen, GND innen.
IN: Eingang als 6,3 mm Klinkenbuchse ausgeführt
OUT: Ausgang als 6,3mm Klinkenbuchse ausgeführt. Erst durch einstecken der Ausgangsklinke wird der Omni-Drive eingeschalten. Die Ausgangsbuchse liefert auch den Ground.
JUICE: Stromversorgung, 2,5mm DC Buchse, V+ außen, GND innen.
